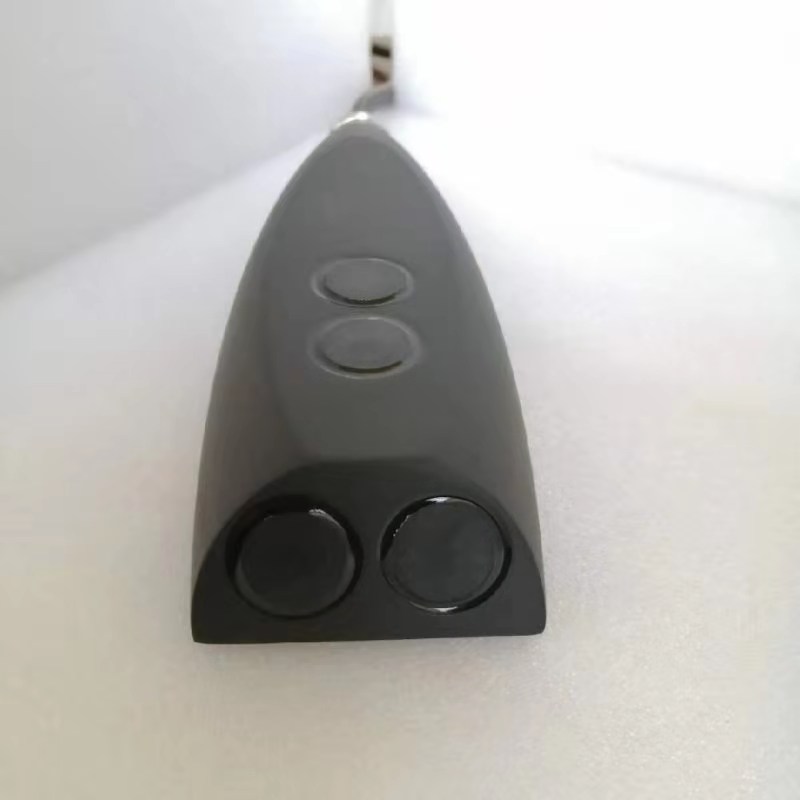

產品介紹
聲學多普勒點流速儀/流量計，適用于河道、明渠、管道等場景，在線監測水域的流速、水位、溫度、瞬時流量、累計流量。儀器采用超聲波多普勒原理測量流速，超聲波時差法或靜壓法測量水位，通過設定截面，計算流量。多普勒流速儀有結構緊湊、無轉動件、壽命長、使用簡單、免維護的特性，其廣泛應用于海綿城市、給/排水管網、黑臭水體、自然河流、明渠、水庫、科學研究的流場分析、液位探測等場景。
二、儀器特點
傳感器支持瞬時流量與累計流量
能測靜止水的流速
能測非滿管、滿管及明渠的流量
能測圓形、矩形、梯形、三角形截面的流量
流速測量范圍寬，0 ~ 10m/s，
流速測量精度高，1mm/s 誤差
超聲測量液位精度高，誤差 1mm（2m 以內）
純物理方法測量，免標定，免校準
支持靜壓測液位
支持溫度補償流速測量與液位測量
ModbusRTU 協議
傳感器防護等級 IP68，支持長期水下工作
12
在線式方案：顯示器 或 RTU + 傳感器 + 專用支架
便攜式方案：傳感器 + 手持機 + 測量桿，手提箱容納所有配件
三、儀器參數
流速量程 0～10m/s，雙向
流 速 分 辨 率 0.001m/s
流速精度0.001m/s（流速<=5m/s 時）；0.02m/s 或?qū)嶋H峰
值速度的 0.3%（采用較大值） (流速>5m/s 時)
超 聲 液 位 量 程 6.5m
超 聲 液 位 精 度 0.001m
超聲液位分辨率 0.0005m
靜 壓 液 位 量 程 0~10m
靜 壓 液 位 精 度 ±0.1%FS
靜壓液位分辨率 0.001m
溫度量程 -20~60℃
傳 感 器 尺 寸 178*66*30mm
變 送 器 尺 寸 285*235*90mm
安裝 專用支架
材質 金屬，POM，橡膠
防護等級 IP68
供電 直流 12V / 24V
功耗 測量時＜70mA；休眠時<25mA
通信接口 RS485，Modbus
工作溫度 -20~60℃
工作壓力 最大 6Bar
